Et industrielt BESS-anlæg (Battery Energy Storage System) er ikke én enkelt enhed. Det er et sammenkoblet system af komponenter, der hver især udfører en specifik funktion. Anlæggets samlede performance, levetid og sikkerhed afhænger af det svageste led i kæden. Inverteren bestemmer, hvor hurtigt energien kan flyttes. Battericellerne udgør det fysiske lager. Men det er Battery Management Systemet (BMS), der udgør det primære sikkerhedslag og styrer batteriets levetid.

Valget af BMS og dets integration med den overordnede styresoftware er en af de komponenter, der direkte påvirker, om batteriet degraderer kontrolleret over sin forventede levetid. Denne artikel gennemgår BMS'ets funktioner, de tekniske målepunkter, og hvordan samspillet mellem hardware og software beskytter anlægget.

Hvad overvåger et BMS i praksis?

Et BMS er en kombination af hardware og firmware, som overvåger anlægget på det fysiske celleniveau. Det overvåger i realtid hver celles spænding, strøm og temperatur. Hvis en parameter bevæger sig uden for de definerede grænser, afbryder BMS'et driften for at beskytte batteriet.

Denne kontinuerlige overvågning er kritisk, fordi et BESS-anlæg håndterer store mængder energi, og overskridelse af cellernes designkriterier har direkte konsekvenser for hardwaren:

Spænding og strøm: Cellerne må hverken overoplades eller dybaflades. Ved at kontrollere strømstyrken forhindres det, at batteriet belastes hårdere, end kemien kan understøtte, hvilket reducerer internt slid.
Temperatur: Termisk styring er afgørende. I industrielle BESS-anlæg anvendes hyppigt LFP-kemi (Lithium Iron Phosphate). Kemien er valgt primært på grund af termisk stabilitet og cykluslevetid. Alligevel accelereres cellernes degradering, hvis de opererer under for høje temperaturer.
State of Charge (SoC): BMS'et beregner det øjeblikkelige ladeniveau, hvilket er en forudsætning for, at anlægget kan eksekvere køb og salg af strøm i elmarkedet.

I praksis er det ikke tilstrækkeligt at måle disse parametre. Data skal overvåges og analyseres løbende. I industrielle anlæg sker dette via centraliserede systemer, hvor BMS-data anvendes til at identificere afvigelser, før de udvikler sig til driftsproblemer.

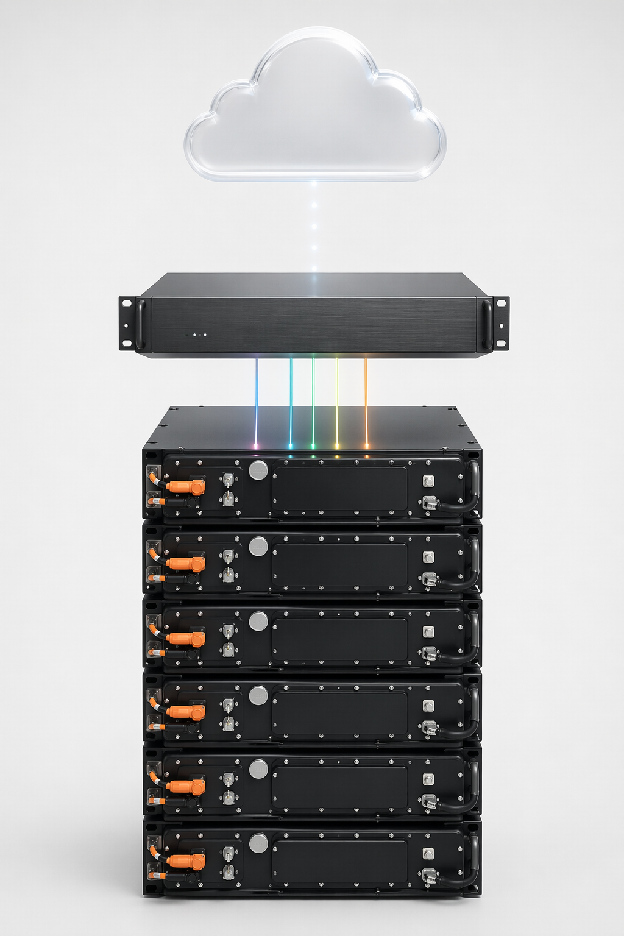

BMS artikel

Cellebalancering: Hvorfor anlægget følger den svageste celle

Batteripakken er det fysiske lager af energi. Den består af et antal battericeller, der er grupperet i moduler, som igen er samlet i racks eller skabe. En teknisk udfordring ved at koble tusindvis af celler sammen er, at de aldrig er fuldstændig identiske. Der vil altid være mikroskopiske variationer i produktionen, hvilket betyder, at nogle celler fyldes eller tømmes marginalt hurtigere end andre.

En pakke med uensartede celler degraderer hurtigere, fordi hele modulet i praksis følger den svageste celle. Det betyder, at den samlede kapacitet i praksis bestemmes af den celle, der først når sin grænse. Hvis én celle i modulet når sin minimumsspænding, skal afladningen af hele modulet stoppe, selvom de resterende celler stadig indeholder energi.

For at modvirke dette balancerer BMS'et ladningen mellem cellerne, så hele pakken slides jævnt frem for at lade de svageste celler definere degraderingstakten. Forskellen mellem et anlæg med præcis cellebalancering og et anlæg med mangelfuld styring kan være mærkbar. En ubalanceret kapacitet accelererer nemlig den praktiske degradering på pack-niveau markant. Modellerede studier fra forskningsinstitutioner som https://docs.nrel.gov/docs/fy15osti/64622.pdf indikerer op til 20 til 40 procent levetidsforlængelse ved optimal aktiv balancering for beslægtede batteriteknologier.

State of Health (SoH) og anlæggets dokumenterbare tilstand

For finansielle beslutningstagere er den mest afgørende parameter for investeringens sikkerhed State of Health (SoH). BMS'et er datakilden til SoH. Hvor SoC angiver den aktuelle strømbeholdning, beskriver SoH, hvor meget af batteriets oprindelige kapacitet der er tilbage.

Det er vigtigt at forstå, at SoH ikke er en direkte fysisk måling, men en beregnet tilstand. Den udregnes løbende af BMS'et ved at sammenholde komplekse data om spænding, strømhistorik og temperatur med foruddefinerede degraderingsmodeller.

SoH er den værdi, som kapacitetsgarantier typisk er bundet til. Det gør det præcise datagrundlag fra BMS'et til hjørnestenen i anlæggets pålidelighed over for producenten. Hvis BMS'et ikke indsamler og gemmer disse data korrekt, kan det være vanskeligt at dokumentere over for producenten, at batteriet har været drevet inden for specifikationerne.

Risiko og begrænsninger ved utilstrækkelig styring

Som med alle tekniske installationer eksisterer der risici, hvis komponenterne ikke er korrekt dimensioneret eller af tilstrækkelig kvalitet. Et underdimensioneret eller utilstrækkeligt BMS er en væsentlig årsag til tidlig degradering og, i sjældne men alvorlige tilfælde, til termiske hændelser.

Konsekvenserne af svag hardware-styring kan opsummeres således:

Tab af effektiv kapacitet: Uden effektiv cellebalancering vil den reelt anvendelige kapacitet falde hurtigere end anlæggets alder tilsiger.
Øget nedetid: Et system med dårlig termisk styring vil hyppigere afbryde sig selv for at køle ned, hvilket betyder tabte indtægtsmuligheder på elmarkedet.
Sikkerhedsrisiko: Et utilstrækkeligt BMS øger både degraderingstakten og sikkerhedsrisikoen. BMS'et er den komponent, der aktivt skal forebygge overophedning, og uden dette forsvarsværk forøges risikoen markant.

På tværs af et BESS-anlægs levetid er BMS'et derfor en kritisk komponent.

Samspillet mellem BMS og styresoftware

Et industrielt BESS-anlæg styres på to niveauer: et fysisk og et operationelt. Forskellen er ikke, at de to lag arbejder mod hinanden, men at de er tæt integreret.

Det fysiske lag, BMS’et, overvåger batteriets tilstand i realtid på celleniveau. Det definerer de rammer, som batteriet kan operere inden for.

Det operationelle lag, styresoftwaren, anvender disse data til at træffe beslutninger om, hvornår batteriet oplades og aflades. Beslutningerne baseres blandt andet på markedsdata, tarifstrukturer og facilitetens forbrug.

I praksis betyder det, at softwaren ikke forsøger at eksekvere handlinger, som batteriet ikke kan understøtte. Driften planlægges ud fra batteriets aktuelle tilstand, så både sikkerhed og levetid er indregnet i beslutningerne.

For anlægsejeren betyder det, at økonomisk optimering og fysisk drift ikke er adskilte processer, men to sider af samme system.

ZynexGroups tilgang: overvågning og systemintegration

Et BESS-anlæg præsterer kun stabilt over tid, hvis overvågning og styring er integreret.

I praksis betyder det, at data fra BMS’et ikke kun anvendes lokalt, men indgår i en kontinuerlig overvågning af hele anlægget.

Hos ZynexGroup overvåges alle battericeller og kritiske komponenter løbende via vores egen cloud-baserede platform. Det gør det muligt at:

Identificere afvigelser på celleniveau tidligt.
Reagere, før små uregelmæssigheder udvikler sig til driftsstop.
Sikre, at batteriet opererer inden for de forudsatte rammer.

For kunden betyder det, at anlæggets drift ikke er afhængig af manuel overvågning. Systemet følges aktivt, så performance og levetid opretholdes over tid.

Samlet perspektiv

BMS’et er ikke en synlig komponent i den daglige drift, men det er en af de dele af anlægget, der har størst betydning for det langsigtede resultat. Det bestemmer, hvordan batteriet slides, hvordan det dokumenteres over tid, og hvor stabilt det kan operere under skiftende forhold. Sammen med inverteren og styresoftwaren udgør det fundamentet for, at et BESS-anlæg kan levere den forventede værdi over sin levetid.
